拍擊式振篩機-篩分金屬粉末

拍擊式振篩機介紹

拍擊式振篩機也叫拍擊式標準振篩機，簡稱拍擊篩，是用來將物料按照不同目數的規格進行篩選的設備，如磨料粒度組成檢查、超硬材料生產分級及粒度組成檢查，亦廣泛用于地質、冶金、磨料、粉體、化工、建工水泥、醫藥、國防等部門科研、生產、實驗室，對物料進行篩分檢測。拍擊式振篩機主要由機座、篩與傳動機構等部分組成，可配備專用夾具、即可裝夾Φ200試驗篩，又可裝Φ75、Φ100套篩，裝夾方便靈活，夾緊牢靠，并能自動停機。

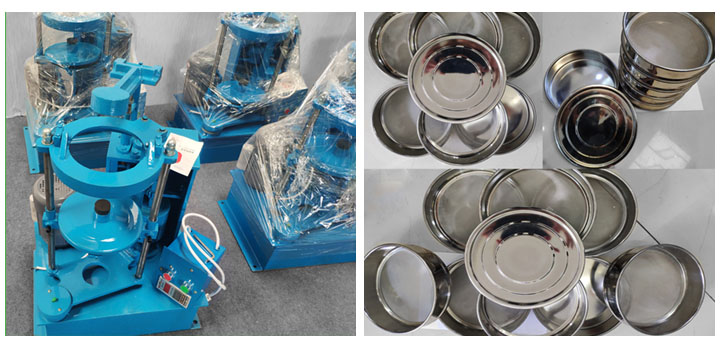

拍擊式振篩機圖片

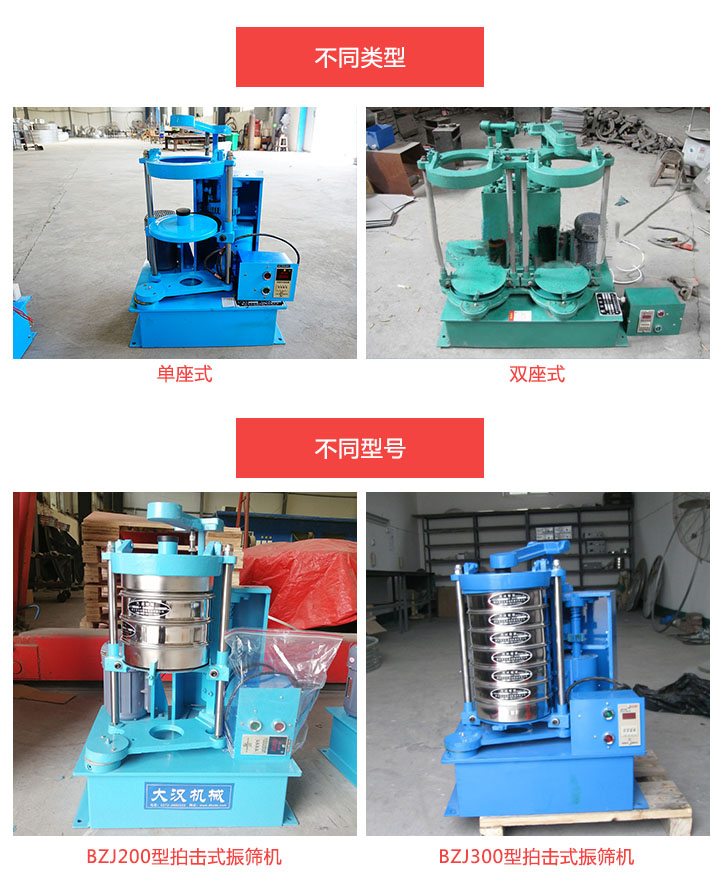

拍擊式振篩機分類

不同類型：包括單座、雙座兩種機型。區別在于單座一次只能檢測一種物料，雙座可同時檢測兩種不同的物料。

不同型號：有兩種型號BZJ200型和BZJ300型的，區別就是就是拍擊式振篩機上面放的篩框是直徑200毫米和直徑300毫米，通常配合試驗篩、分樣篩使用。

拍擊式振篩機的技術參數

序號	名稱	單位	數值
1	篩子直徑	毫米	φ200、φ100、φ75
2	篩子層數	層	7
3	200試驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	拍擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	千瓦	0.37
10	外形尺寸	毫米	433*432*785
11	篩機重量	公斤	128

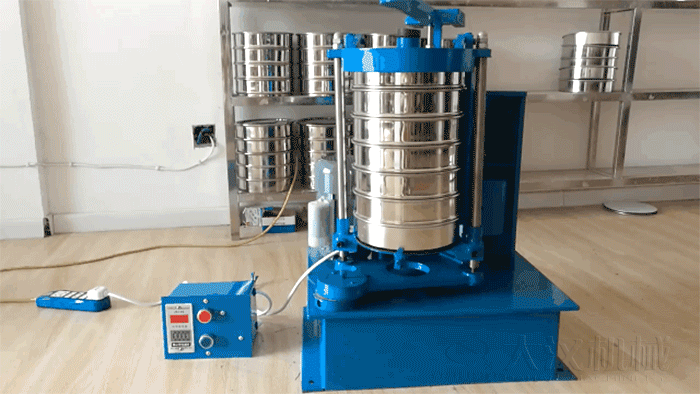

拍擊式振篩機工作原理

拍擊式振篩機工作原理有電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周?chē)鷶[動。同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周搖動的同時進行。

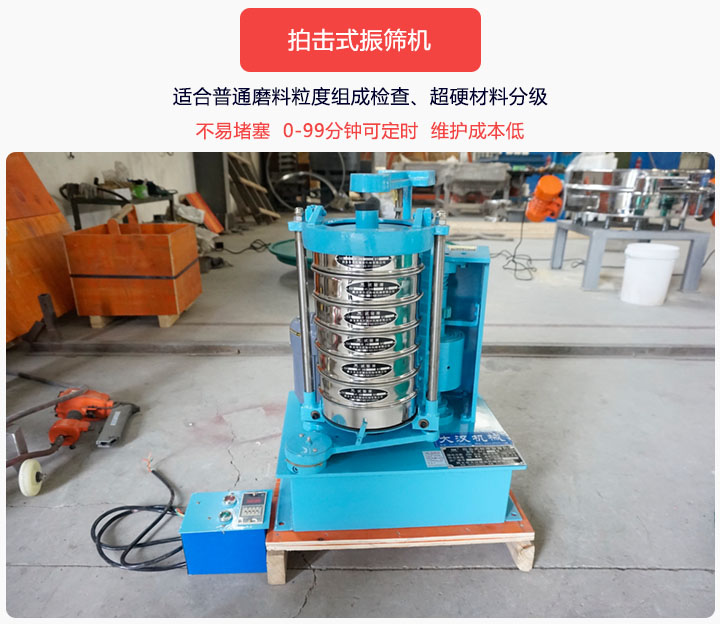

拍擊式振篩機特點

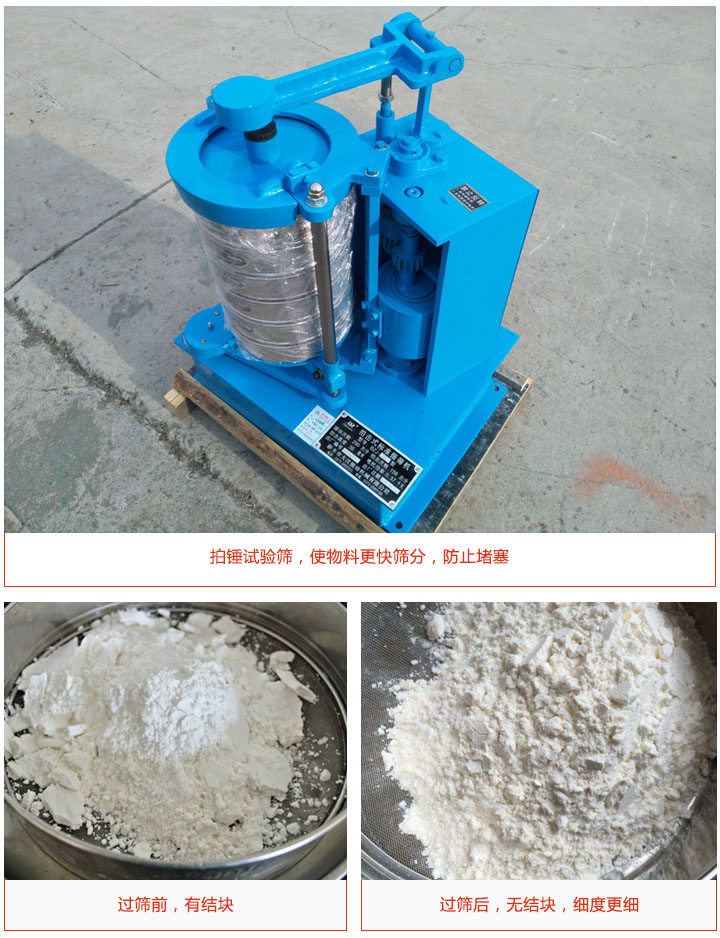

1、篩分效率高：具有水平圓周運動和垂直拍擊運動，物料下料快，不易堵塞篩面。

2、轉速：齒輪驅動同步帶傳動方式，速比準確，不會出現速度下降。

3、可以定時：配置有時間控制器可預留時間，具有99分鐘計時功能，并自動關閉以檢查生產一致性。

4、維護成本低：兩個齒輪無直接接觸，磨損程度小，更換簡單，成本低，大大降低了維修難度和成本。

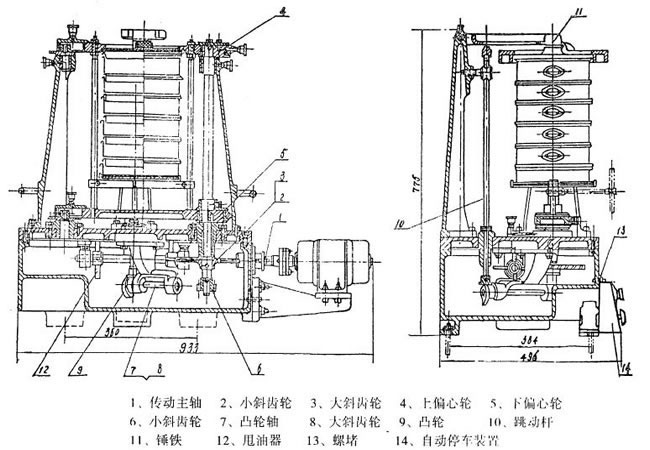

拍擊式振篩機的組成

拍擊式振篩機主要由機座、篩具與傳動機構等部分組成。

篩具：可按照1-7層篩框，可將一種物料同時精密分出2-7種不同的粒度規格。

傳動機構：用齒輪帶動“同步帶”傳動方法，兩齒輪之間使用“同步帶”鏈接齒輪不會磨損，使用壽命也比較長（一般維護只需要換“同步帶”）。

數顯式時間繼電器：0-99分鐘定時功能，可自動關機，自由控制篩分時間。

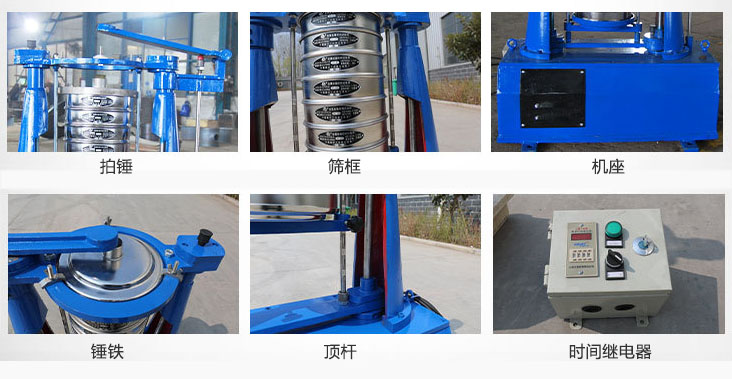

拍擊式振篩機的細節

拍擊式振篩機特點應用范圍

拍擊式振篩機適用于普通磨料粒度組成檢查和超硬材料生產分級及粒度組成檢查，亦廣泛用于地質、冶金、粉體、化工、建工水泥、醫藥、國防等部門科研生產實驗室，對物料進行篩分檢測，尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用。

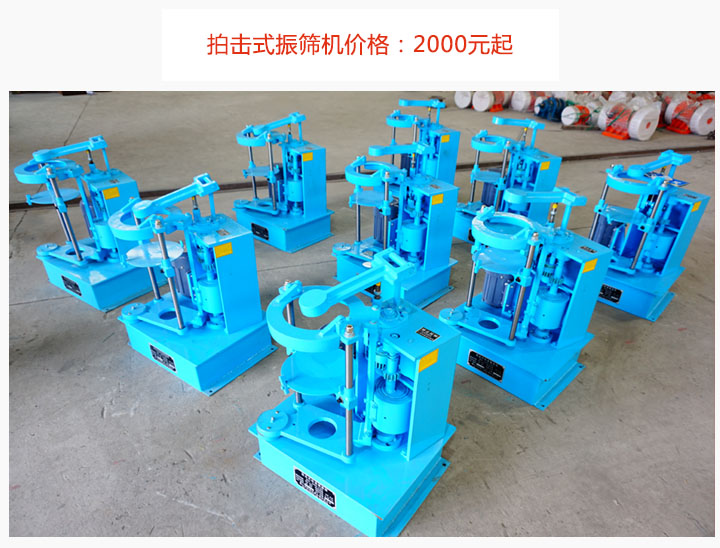

拍擊式振篩機價格：2000元/臺起

1、型號不同、價格不同

拍擊式振篩機有直徑200mm，直徑300mm，，每個型號的設備本質有區別，做工、制造、材料等費用上有很大的區別，功能、作用也不盡然相同，因此價格也會有差別。

2、類型不同、價格不同

拍擊式振篩機包括單座、雙座兩種機型，單座式只能篩選一組物料，而雙座式拍擊篩可同時篩選兩組物料，制造成本會偏高，所以?xún)r(jià)格一般比單座的貴300-1000元。

3、篩框?qū)訑?shù)不同、價格不同

拍擊式振篩機可安裝1-7層篩框，可將一種顆粒料同時精密分出2—7個粒子段，篩框?qū)訑?shù)越高，價格會越貴，每增加一個篩框，價格會增加100-300元之間。

拍擊式振篩機操作規程

1、在安放分樣篩時，應按照篩孔大小順序疊放，同時另加一個篩子底盤。

2、將需要分析化驗的物料倒入上層的篩內蓋好篩蓋，然后按放在振篩機座內

3、反時針旋轉夾篩盤上的提手柄，將整個夾篩盤向下滑在套篩上，然后再順時針旋轉夾篩盤上的提手柄　其內的頂桿軸夾緊支承套，將整套分樣篩固緊。

4、將振篩機上的定時器旋鈕拔到篩分所需時間打開電源開關。振篩機就會開始工作

5、初次工作時如無上下振擊，因電機倒轉，請將電源線頭調換一下。

拍擊式振篩機使用步驟

拍擊式振篩機使用說明

在破碎過程中，為了避免過粉碎和降低成本，應該符合“多破少磨"原則，對于很大粒度礦石的破碎必須逐段進行。在選礦廠中，一般采用二段或三段破碎，根據破碎產品粒度的不同，大致可以分成粗碎、中碎、細碎三個階段。破碎機 粗碎：給礦粒度為1500?500mm，破碎到400．125mm； 中碎：給礦粒度為400～125mm，破碎到100?50mm： 細碎：給礦粒度為100～50mm，破碎到25～5mm。

拍擊式振篩機安裝和保養

1、為穩固振篩機，需用四個地腳緊固。

2、為保護內機件不受損壞，在使用前將箱體面板上的油尺頭取出，加機油3公斤。

3、每次篩分使用后，應擦干凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

4、為穩固振篩機，需用四個地腳緊固。

5、電機，機箱每年清洗一次，定時器二年加油一次，確保機件的使用壽命，不使用時加防塵罩。

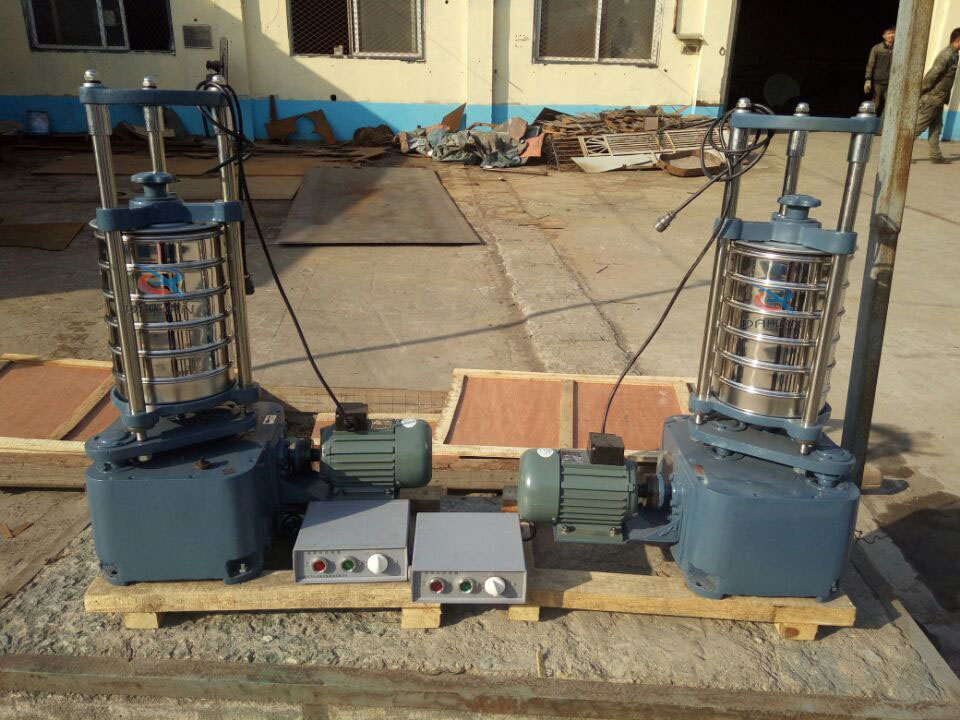

拍擊式振篩機的現場發貨圖
